Представьте себе механизм, где каждая деталь работает как швейцарские часы: ничего не скрипит, не люфтит, не подводит в самый ответственный момент. За этой безупречной синхронностью часто стоит незаметный, но критически важный элемент — шлицевой вал. Именно он обеспечивает надежную передачу крутящего момента между узлами, позволяя технике работать на пределе возможностей без сбоев. Если вы когда-нибудь задумывались, как тяжелая путевая техника сохраняет свою мощность и точность даже в экстремальных условиях, ответ часто кроется в качестве таких компонентов, как вал шлицевой ADM 15-3300002-02 https://rodvig.ru/zapchasti-dlya-putevoj-tekhniki/tproduct/849094178452-val-shlitsevoi-adm-15-3300002-02, который становится основой долговечности и стабильности работы сложных агрегатов. В этой статье мы подробно разберем, что такое шлицевой вал, как он устроен, где применяется и почему его правильный выбор может сэкономить вам время, деньги и нервы.
Что такое шлицевой вал и зачем он нужен?

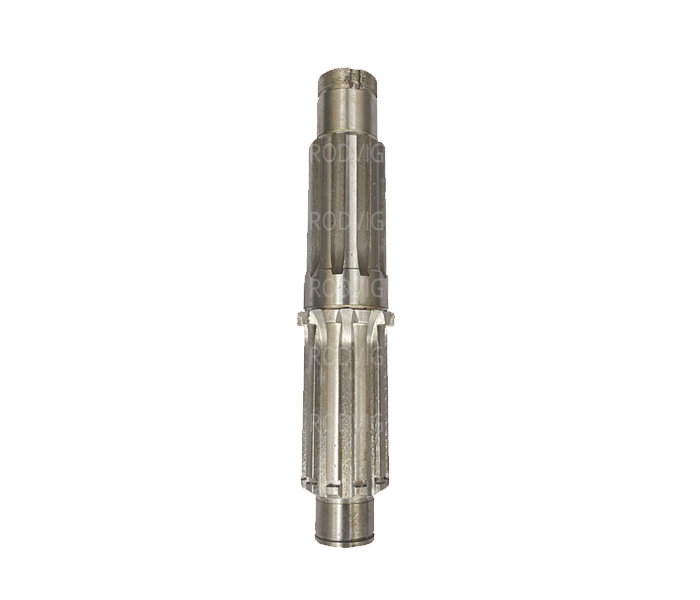

Если говорить простыми словами, шлицевой вал — это деталь цилиндрической формы, на поверхности которой выполнены продольные выступы (шлицы), входящие в соответствующие пазы сопрягаемой детали. Такая конструкция позволяет передавать вращение и крутящий момент без проскальзывания, обеспечивая жесткое и точное соединение. В отличие от обычного вала с шпонкой, шлицевое соединение распределяет нагрузку по большей площади, что значительно повышает его несущую способность и износостойкость.
Почему это так важно? Представьте, что вы пытаетесь передать усилие от двигателя к колесам тяжелого автомобиля или от мотора к рабочему органу путевого агрегата. Если соединение будет ненадежным, начнется люфт, вибрация, а в худшем случае — поломка. Шлицевой вал решает эту задачу элегантно: он «зацепляется» за ответную часть по всей длине контакта, равномерно распределяя механические напряжения. Это особенно критично в условиях высоких нагрузок, ударов и вибраций, где обычное соединение просто не выдержит.
Интересно, что шлицевые валы бывают разными: с прямым профилем, эвольвентным, треугольным — каждый тип оптимизирован под конкретные условия эксплуатации. Но об этом мы поговорим чуть позже, а пока давайте разберемся, как именно устроена эта деталь и почему она так эффективно работает.
Конструкция и принцип работы шлицевого вала
На первый взгляд шлицевой вал может показаться простой деталью, но за его внешней простотой скрывается продуманная инженерная конструкция. Основная часть — это цилиндрический стержень из высокопрочной стали, на который методом накатки, фрезерования или шлифования наносятся шлицы. Форма, шаг и количество этих шлицев рассчитываются с учетом передаваемого момента, частоты вращения и условий работы.
Принцип работы прост и гениален одновременно: когда вал вращается, шлицы входят в зацепление с пазами втулки, шестерни или другого элемента, передавая крутящий момент без проскальзывания. Благодаря тому, что нагрузка распределяется по нескольким зубьям одновременно, соединение выдерживает значительные усилия без деформации. При этом сохраняется возможность осевого перемещения деталей относительно друг друга — это особенно полезно в механизмах с переменной длиной передачи.
Типы шлицевых соединений
Не все шлицы одинаковы — инженеры разработали несколько стандартизированных профилей, каждый из которых имеет свои преимущества. Чтобы лучше ориентироваться в этом разнообразии, давайте посмотрим на основные типы в виде таблицы:
| Тип шлицевого соединения | Особенности профиля | Преимущества | Область применения |
|---|---|---|---|
| Прямобочный | Прямоугольные выступы и впадины | Простота изготовления, хорошая центровка | Общее машиностроение, редукторы |
| Эвольвентный | Профиль по форме эвольвенты окружности | Высокая прочность, плавность зацепления, компенсация погрешностей | Автомобилестроение, авиация, тяжелая техника |
| Треугольный | Мелкие треугольные зубья | Точная фиксация, компактность | Приборостроение, легкие механизмы |
| Специальный профиль | Индивидуальная геометрия под задачу | Оптимизация под конкретные нагрузки | Специализированная техника, уникальные агрегаты |
Выбор типа шлицевого соединения — это всегда компромисс между прочностью, технологичностью и стоимостью. Например, эвольвентные шлицы сложнее в изготовлении, но они лучше выдерживают динамические нагрузки и меньше подвержены износу. Прямобочные проще и дешевле, поэтому их часто используют там, где нагрузки умеренные, а требования к точности не критичны.
Где применяются шлицевые валы?
Шлицевые валы — это настоящие универсалы мира механики. Их можно встретить практически в любой области, где требуется надежная передача вращения под нагрузкой. Начнем с самого очевидного: автомобилестроение. Здесь шлицевые соединения используются в коробках передач, карданных валах, приводах колес и рулевых механизмах. Без них современный автомобиль просто не смог бы эффективно передавать мощность от двигателя к колесам.
Но сфера применения шлицевых валов гораздо шире. В станкостроении они обеспечивают точное позиционирование рабочих органов. В авиации — передают усилие от двигателей к винтам или компрессорам. В сельскохозяйственной технике — соединяют валы отбора мощности с навесным оборудованием. А в путевой технике, о которой мы упоминали в начале, шлицевые валы играют ключевую роль в приводах механизмов укладки рельсов, подбивки шпал и других ответственных операций.
Особенности использования в путевой и тяжелой технике
Путевая техника работает в экстремальных условиях: постоянные вибрации, ударные нагрузки, пыль, грязь, перепады температур. В таких условиях к шлицевым валам предъявляются особые требования. Они должны не просто передавать момент, но и сохранять работоспособность при значительных перекосах, компенсировать тепловые расширения и выдерживать многократные циклы включения-выключения под нагрузкой.
Именно поэтому в таких машинах часто используются усиленные конструкции шлицевых валов с увеличенной длиной зацепления, специальным упрочнением поверхности и защитными покрытиями. Такие решения позволяют продлить ресурс детали в разы, снижая простои и затраты на ремонт. При этом важно, чтобы вал был не только прочным, но и ремонтопригодным — возможность замены без демонтажа всего узла экономит время и ресурсы.
Из чего делают шлицевые валы и как их производят?
Материал — это основа надежности любой детали, и шлицевой вал не исключение. Чаще всего для их изготовления используют легированные конструкционные стали, такие как 40Х, 20ХГСА, 18ХГТ и другие. Эти материалы обладают оптимальным сочетанием прочности, вязкости и износостойкости. После механической обработки детали часто подвергаются термической обработке — закалке и отпуску — чтобы повысить твердость рабочей поверхности, сохранив при этом вязкость сердцевины.
Сам процесс изготовления шлицевого вала — это многоступенчатая технология. Сначала заготовка проходит черновую обработку на токарных станках, затем нарезка шлицев методом фрезерования, накатки или шлифования. Накатка, например, не только формирует профиль, но и упрочняет поверхностный слой за счет пластической деформации. Завершающий этап — финишная шлифовка и контроль геометрии с высокой точностью.
Чтобы лучше понять, какие материалы используются и для чего, посмотрим на следующую таблицу:
| Материал | Твердость после обработки | Преимущества | Типичное применение |
|---|---|---|---|
| Сталь 40Х | 45-50 HRC | Хорошая прочность, доступность, легкость обработки | Общее машиностроение, редукторы |
| Сталь 20ХГСА | 50-56 HRC | Высокая ударная вязкость, износостойкость | Автомобилестроение, тяжелая техника |
| Сталь 18ХГТ | 56-62 HRC | Отличная износостойкость, устойчивость к контактным нагрузкам | Высоконагруженные узлы, путевая техника |
| Нержавеющая сталь | 30-45 HRC | Коррозионная стойкость | Агрессивные среды, пищевая промышленность |
Почему шлицевые валы так популярны? Разбираем преимущества
Если шлицевые валы используются повсеместно, значит, у них есть серьезные преимущества перед альтернативными решениями. Давайте перечислим ключевые из них, чтобы понять, почему инженеры снова и снова выбирают именно эту конструкцию:
- Высокая несущая способность: нагрузка распределяется по нескольким шлицам одновременно, что позволяет передавать больший крутящий момент без увеличения габаритов.
- Точная центровка: шлицевое соединение обеспечивает соосность деталей, снижая вибрации и износ подшипников.
- Возможность осевого перемещения: в некоторых конструкциях детали могут скользить вдоль вала, сохраняя передачу момента — это удобно для механизмов с переменной длиной.
- Долговечность: благодаря равномерному распределению напряжений и возможности упрочнения поверхности, шлицевые валы служат значительно дольше аналогов.
- Ремонтопригодность: при износе часто можно заменить только вал или втулку, не меняя весь узел.
- Универсальность: подходят для широкого спектра задач — от миниатюрных приборов до гигантских промышленных агрегатов.
Эти преимущества делают шлицевые валы незаменимыми в современном машиностроении. Но, как и любая деталь, они требуют правильного подбора и ухода, о чем мы поговорим дальше.
Техническое обслуживание и типичные неисправности
Даже самая надежная деталь со временем изнашивается, и шлицевой вал — не исключение. Однако правильный уход и своевременная диагностика могут значительно продлить его ресурс. Первое правило — регулярная проверка состояния шлицевого соединения: отсутствие люфта, посторонних шумов, видимых следов износа или коррозии.
Важно также следить за смазкой. Шлицевые соединения, особенно в подвижных узлах, требуют периодического нанесения консистентной смазки, которая защищает от износа и коррозии. При этом избыток смазки тоже вреден — он может притягивать пыль и абразивные частицы, ускоряя износ.
Распространенные проблемы и способы их решения
Даже при идеальной эксплуатации иногда возникают неисправности. Вот самые типичные из них и рекомендации по устранению:
| Неисправность | Возможная причина | Способ устранения |
|---|---|---|
| Повышенный люфт в соединении | Износ шлицев, ослабление посадки | Замена изношенных деталей, проверка момента затяжки |
| Шум или вибрация при работе | Несоосность, повреждение шлицев, недостаток смазки | Проверка центровки, замена вала, добавление смазки |
| Заедание при осевом перемещении | Загрязнение, коррозия, деформация | Очистка, антикоррозийная обработка, замена при необходимости |
| Трещины или сколы на шлицах | Перегрузка, усталость материала, дефект изготовления | Немедленная замена вала, анализ причин перегрузки |
Помните: игнорирование даже небольших признаков неисправности может привести к серьезной поломке всего узла. Лучше потратить немного времени на профилактику, чем потом ремонтировать сложный агрегат.
Как правильно выбрать шлицевой вал?
Выбор шлицевого вала — задача, требующая внимания к деталям. Нельзя просто взять первый попавшийся вариант: несоответствие параметров может привести к преждевременному выходу из строя. Вот на что стоит обратить внимание в первую очередь:
- Геометрические параметры: диаметр, длина, количество и форма шлицев должны точно соответствовать техническим требованиям узла.
- Материал и твердость: выбирайте сталь, соответствующую условиям эксплуатации — нагрузкам, температуре, среде.
- Тип шлицевого профиля: эвольвентный для высоких нагрузок, прямобочный для стандартных задач, специальный — для уникальных решений.
- Качество изготовления: обратите внимание на точность обработки, отсутствие заусенцев, качество упрочнения поверхности.
- Совместимость: убедитесь, что вал подходит к ответной детали по посадке и допускам.
Если вы не уверены в выборе, лучше проконсультироваться со специалистом или обратиться к технической документации оборудования. Иногда небольшая переплата за более качественный вал окупается многократно за счет увеличения межремонтного интервала и снижения риска внезапной поломки.
Будущее шлицевых валов: тренды и инновации
Технологии не стоят на месте, и шлицевые валы тоже эволюционируют. Современные тенденции направлены на повышение эффективности, долговечности и экологичности. Например, все чаще применяются аддитивные технологии для изготовления валов со сложной внутренней геометрией, которые невозможно получить традиционными методами.
Другое перспективное направление — использование композитных материалов и покрытий. Нанесение износостойких покрытий, таких как нитрид титана или алмазоподобный углерод, позволяет значительно увеличить ресурс детали без изменения ее габаритов. А интеллектуальные системы мониторинга, встроенные в узлы, могут заранее предупреждать о начале износа шлицевого соединения, позволяя планировать ремонт до возникновения аварии.
Также растет спрос на модульные конструкции, где шлицевой вал является частью быстросменного узла. Это особенно актуально в путевой и строительной технике, где время простоя напрямую влияет на экономику проекта. Возможность быстро заменить изношенный элемент без сложного демонтажа — это не просто удобство, а реальная экономия ресурсов.
Заключение: маленькая деталь с большой ответственностью
Шлицевой вал — это яркий пример того, как инженерная мысль превращает простую идею в надежное и эффективное решение. Несмотря на кажущуюся простоту, эта деталь играет ключевую роль в работе countless механизмов, от автомобильных трансмиссий до гигантских путевых машин. Ее правильная работа обеспечивает плавность, точность и безопасность всей системы.
Понимая устройство, принципы работы и особенности эксплуатации шлицевых валов, вы получаете мощный инструмент для повышения надежности вашей техники. Не стоит недооценивать важность этой детали: качественный вал, правильно подобранный и вовремя обслуженный, может стать залогом долгой и безотказной работы всего агрегата.
Так что в следующий раз, когда вы услышите ровный гул работающего двигателя или увидите, как тяжелая машина выполняет сложную операцию без единого сбоя, вспомните о незаметном герое — шлицевом вале. Именно такие детали, скрытые от глаз, держат на себе мощь современной техники, позволяя ей достигать новых высот производительности и надежности.
